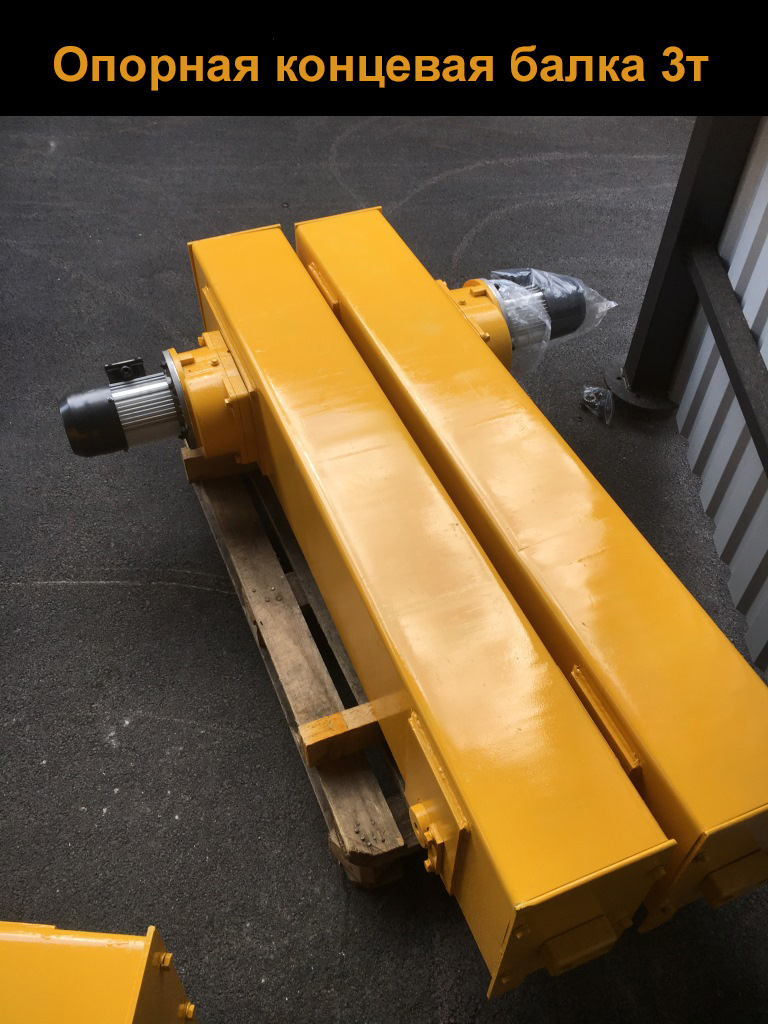

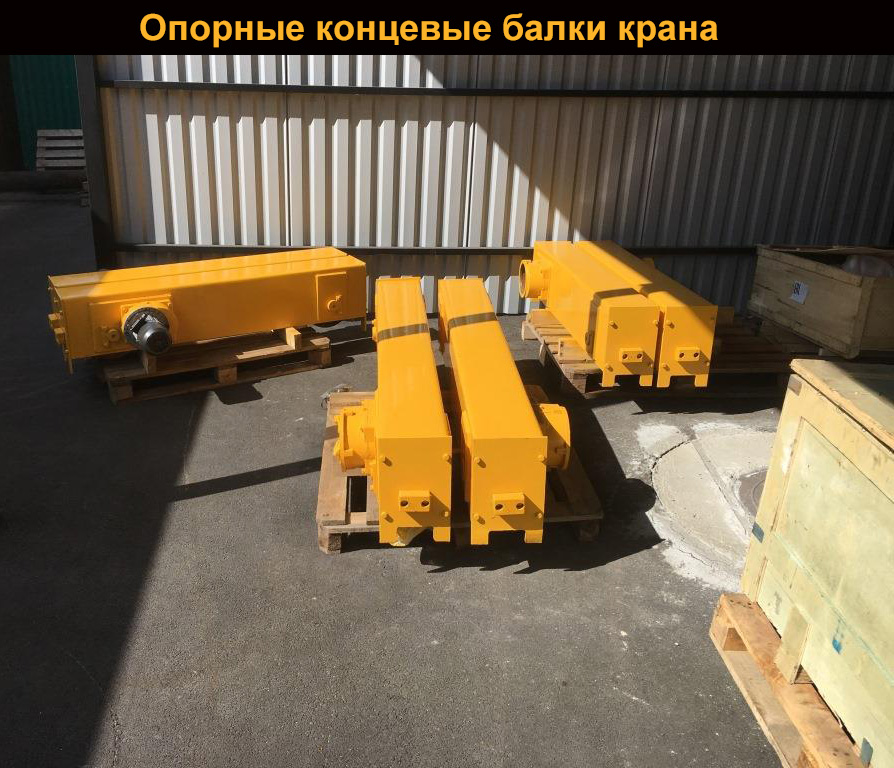

Опорная концевая балка (тележка) крана

Концевая опорная балка от изготовителя! Низкие цены! Высокое качество! Наличие на складе! Официальная гарантия!



Опорная концевая балка - значимый компонент грузоподъемной техники, используемой во многих отраслях производства. Это важнейшая составная часть мостового крана. Концевая балка осуществляет несущую функцию, и служит для перемещения основной балки.



Прайс-Лист

Наименование

Цена с НДС

Концевая опорная балка 3 тонны (2шт)

105000

Концевая опорная балка 5 тонн (2шт)

110000

Радиоуправление кран балкой

8500

Тельфер 3т

81000

Тельфер 5т

110000

 Комплект поставки

В стандартный комплект поставки опорной балки входит:

1.    Концевая балка - 2шт

2.    Электродвигатель - 2шт

3.    Паспорт – 1шт

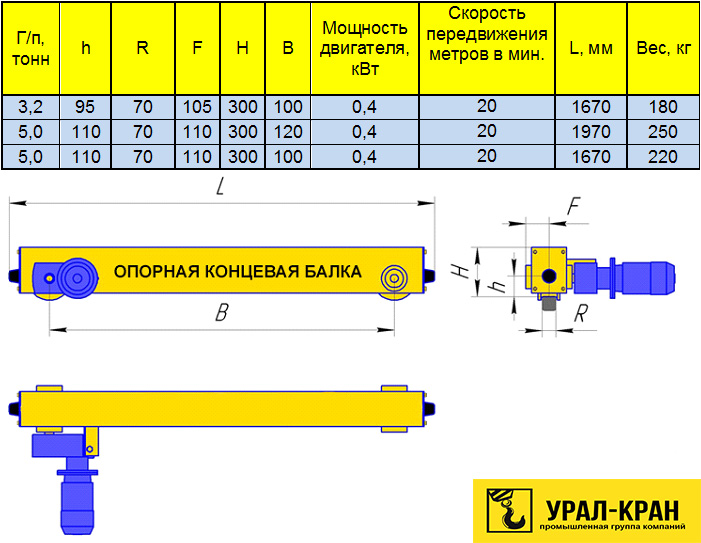

Опорная концевая балка размеры

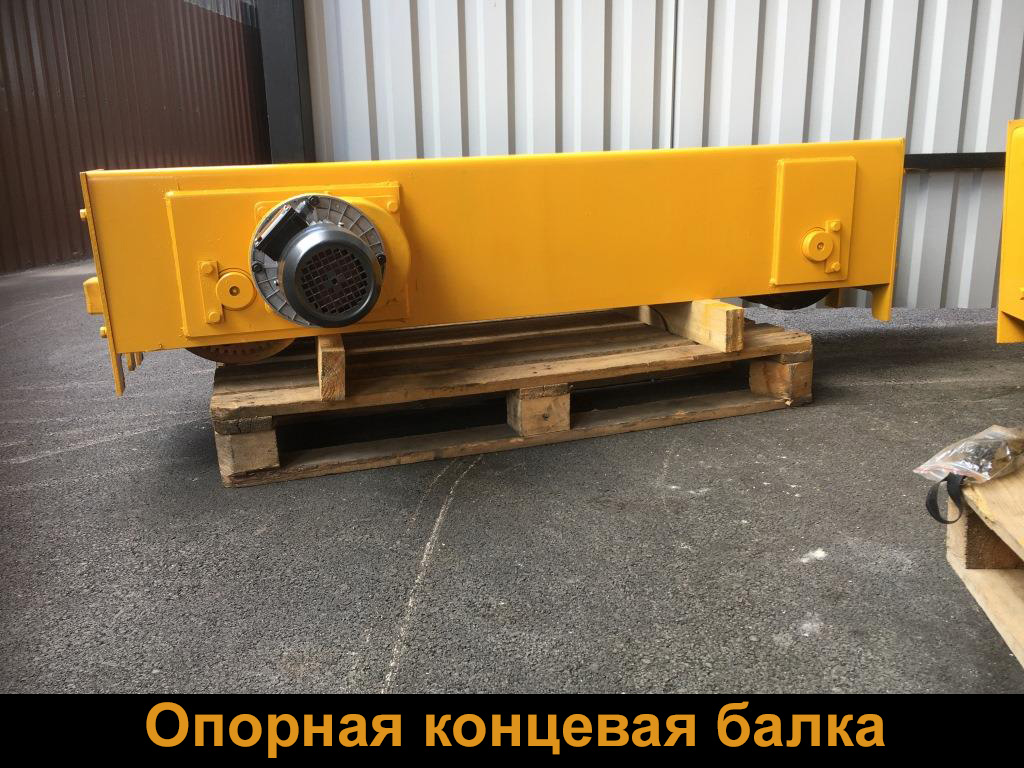

Устройство опорной концевой балки



Опорная концевая балка имеет жесткую металлическую конструкцию, позволяющую надежно закрепить на ней основную балку и обеспечить ее сдвиг в горизонтальной плоскости. Она состоит из следующих частей:

·        металлический корпус. Обычно опорная концевая балка выполняется из швеллера, трубы или стального листа.

·        мотор-редуктор, обеспечивающий движение в горизонтальной плоскости;

·        колеса, с помощью которых реализуется перемещение;

·        резиновые буферные накладки на концах, позволяющие избежать повреждений при ударе о препятствия;



Опорная концевая балка двигается по подкрановым путям. Для изготовления подкрановых путей используют рельс или стальной прокат квадратного сечения. Тип колес, установленных на балку, определяется сечением опоры, по которым она будет двигаться.



В отличие от подвесной, опорная концевая балка занимает больше места, поскольку нуждается в опорах, а значит для  установки потребуется несколько больше свободного места в помещении.



Несмотря на это, она обеспечивает большую грузоподъемность, а значит, подойдет для заводов, когда грузоподъемные операции выполняются часто и требуют справляться высокой интенсивностью.



Характеристики концевой балки



Чтобы опорная концевая балка, которую вы приобретете, не создавала проблем при функционировании, заранее продумайте сценарии ее применения и выберите подходящие для вас показатели.



Если в здании уже есть подкрановые опоры, подбор нужного оборудования упрощается, поскольку многие параметры (колесная система, размеры механизма, использование подвесной или опорной концевой балки) уже предопределены.



Если же несущие компоненты еще не смонтированы, оцените имеющееся в вашем распоряжении свободное пространство, стоимость монтажных операций и дальнейшие перспективы использования данной техники с учетом ожидаемой массы транспортируемых объектов.



Это даст возможность подобрать оптимальное техническое решение. При необходимости вы всегда можете обратиться к нашим консультантам, которые помогут определиться с выбором оборудования.



Допустим, вам нужна именно опорная концевая балка. Теперь необходимо выбрать разновидность колес. Они бывают одно ребордными или двух ребордными. При этом выбор повлияет не только на совместимость с тем или иным типом крановых путей, но и на скорость всего механизма.



Поэтому необходимо разумно оценить интенсивность функционирования системы в будущем. Приводным, обычно делают одно из колес - на него подается крутящий момент от двигателя, а остальные являются ведомыми.



Разумеется, одним из ключевых параметров является грузоподъемность. Важно, чтобы максимальный вес, который выдерживает опорная концевая балка, был рассчитан с запасом.



Это поможет избежать поломок при перемещении груза, чей известен лишь приблизительно, или при случайном превышении нормативных нагрузок по каким-либо другим причинам.



Если предполагается, что опорная концевая балка эксплуатируются интенсивно, запас прочности следует брать не менее 30%. Только в этом случае можно быть уверенным, что она прослужит долго и не подвержена усиленному износу.



Разумеется, при расчете необходимо учесть и массу оборудования, для передвижения которой применяется опорная концевая балка, то есть пролетной балки крана вместе с установленным на ней грузоподъемным механизмом. В целом опорная концевая балка обладает большей мощностью, чем подвесная.



Если планируются действия с грузами тяжелее 10 тонн, опорная разновидность становится единственно возможным вариантом.



Принципы безопасного использования



Чтобы опорная концевая балка прослужила в течение длительного срока, а ее эксплуатация не приводила к поломкам и неполадкам, важно соблюдать определенные правила как при установке, так и при дальнейшем функционировании. Монтаж техники, в состав которой входит опорная концевая балка, необходимо поручать квалифицированным специалистам.



Они смогут рассчитать все особенности конструкции, учесть особенности участка, где она монтируется, и принять во внимание факторы, требующиеся для безопасной работы. Для соединения концевых балок с продольными используются высокопрочные болты и сварочное соединение.



Для упрощения процесса применяются монтажные пластины: крепеж занимает меньше времени и позволяет несколько скорректировать положение кран-балки, чтобы выровнять ее для достижения правильного положения пролета крана.



Таким образом, существенно, чтобы монтаж был выполнен с соблюдением требований к условиям эксплуатации, указанных в документации к изделию - инструкциях и техническом паспорте. Кроме того, опорная концевая балка должна эксплуатироваться с учетом следующих правил:



·        перемещать можно только массу, не превышающую номинальную, при этом груз должен быть поднят (волочение объекта запрещено);

·        опорная концевая балка не применима для перевозки людей;

·        запрещается стоять под нагруженной конструкцией, поправлять объект в процессе работы;

·        необходимо регулярно делать перерывы, чтобы избежать перегрева электродвигателя;

·        следует периодически проверять состояние основных конструктивных деталей балки - подшипников, крепежа, средств питания и управления электродвигателем;

·        следует контролировать положение питающего кабеля, не допускать его запутывания или натяжения.



Если соблюдать данные требования, опорная концевая балка прослужит в течение длительного времени. При этом важно понимать, что на поломки, вызванные нарушением условий эксплуатации или неправильным ремонтом гарантия не распространяется, а значит, его придется выполнять за собственные средства.



Купить опорную концевую балку



Опорная концевая балка находит применение на предприятиях различного профиля. Она представляет интерес для торговых или складских помещений, работающих с большими объемами груза.



Покупка опорной концевой балки становится необходимой в разнообразных ситуациях. Например, на предприятии уже есть мостовой кран, но одна или обе концевых балки уже выработали свой ресурс и не допускаются к работе из-за износа.



В данной ситуации опорная концевая балка приобретается в качестве замены уже существовавшего элемента конструкции. Следовательно, важно подобрать характеристики, в точности, соответствующие уже имеющимся частям, например, учесть тип подкрановой опоры и ширину пролета.



В нашем каталоге опорная концевая балка представлена в широком ассортименте, что дает возможность подобрать вариант, подходящий для нужд конкретного производства.



Очевидно, случаются и ситуации, когда опорная концевая балка приобретается не в качестве замены, а для монтирования нового мостового крана. В этом случае необходимо принять во внимание особенности производства, где она будет смонтирована, ожидаемые нагрузки и другие значимые условия.



Опорные концевые балки, которые мы предлагаем приобрести - это качественные изделия, изготовленные с соблюдением современных стандартов качества и безопасности. Покупка доступна для жителей любых регионов России, поскольку мы осуществляем доставку посредством транспортных компаний.



Опорная концевая балка может быть поставлена на ваше предприятие в сжатые сроки и по выгодной цене, а значит, вы сможете сделать передвижение грузов более эффективным с помощью современных надежных механизмов.
